一、概述：

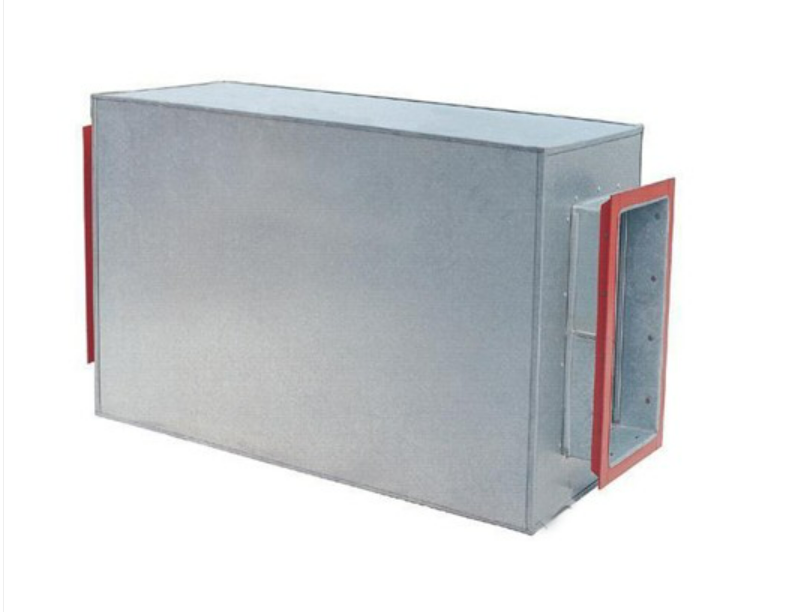

1、阻抗复合型消声器涉及一种消声器，具体为一种用于发电机组上的复合型消声器。阻抗复合型消声器，包括阻性吸声元件，其特征在于，还包括一抗性滤波元件，所述抗性滤波元件包括复数节扩张室，至少一节扩张室内装有阻性吸声元件。它将抗性消声器和阻性消声器有机结合，可以适应较宽频率范围的要求。而且它的阻性吸声元件很好的避开了共振腔的高温水蒸气、油污等易损坏环境，能够在各种以内燃机为动力源的发电机组上应用。
二、扩张阻抗复合消声器特点：
1、阻抗复合型消声器，包括阻性吸声元件，其特征在于，还包括一抗 性滤波元件，所述抗性滤波元件包括复数节扩张室，至少一节扩张室内装有阻性吸声元件。
2、根据权利要求1所述的阻抗复合型消声器，其特征在于，所述抗性滤波元件还设有共振腔，共振腔和复数节扩张室自共振腔开始依次串联成一个抗性滤波元件腔体。
3、根据权利要求2所述的阻抗复合型消声器，其特征在于，所述抗性滤波元件还包括由复数个插入管首位交错顺序排布构成的气流通道，所述气流通道贯穿所述抗性滤波元件腔体。
4、根据权利要求3所述的阻抗复合型消声器，其特征在于，所述气流通道的进气口处的插入管为进口管，所述气流通道的出气口处的插入管为出口管，所述进口管和所述出口管分别插入所述抗性滤波元件腔体的四分之三和三分之一。
5、根据权利要求1所述的阻抗复合型消声器，其特征在于，所述阻抗复合型消声器的扩张比为6.35。
